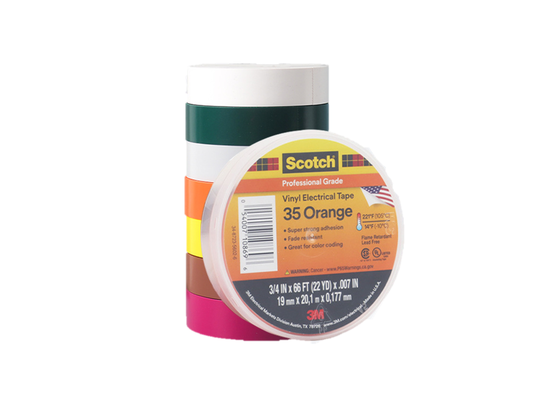

3M Scotch 35 | Mã hóa màu | Băng keo điện | Màng Vinyl

Mô tả sản phẩm

3M Scotch 35 là băng keo điện PVC vinyl chuyên nghiệp của 3M, dày danh nghĩa 7 mil / 0.178–0.18 mm, lớp phủ đơn không ăn mòn gốc cao su hoặc gốc cao su-resin PSA, không có lớp lót. Nó dùng để cách điện chính cho các mối nối lên đến 600 V, nhận dạng pha, mã hóa màu dây dẫn động cơ, đánh dấu hệ thống đường ống, đánh dấu khu vực an toàn, bó dây và quấn ngoài cho các mối nối LV/MV/HV. PVC đàn hồi cho độ giãn dài cao, chống cháy, chống tia UV (màu trắng chống tia UV hoàn toàn; các màu khác chống phai màu), chống mài mòn/ẩm/kiềm/axit/dung môi. Phạm vi nhiệt độ TDS khu vực khác nhau: một số 0–105°C, một số -10–105°C, UL510 danh nghĩa 80°C, IEC/CSA liên tục theo loại (ví dụ: F-PVC P/90 hoặc P/105 theo giấy phép); 9 hoặc 10 màu chống phai màu.

Cấu trúc

Tính năng

• Mã hóa pha đa màu: 9/10 màu chống phai màu (đỏ/vàng/xanh lá/xanh dương/nâu/xám/trắng/cam/tím, một số hồng) cho ID 3 pha/đa pha/trung tính/tiếp đất; dễ hơn băng đen cộng với bút đánh dấu hoặc ống co nhiệt.
• Độ co giãn PVC 7 mil: 0.178–0.18mm, độ giãn dài 225%; quấn nửa vòng đến ~5/8 chiều rộng trên các mối nối bán kính nhỏ; mềm hơn PET/thủy tinh, chống ẩm tốt hơn giấy, đồng nhất hơn băng vinyl màu rẻ tiền.
• Cách điện 600V cộng với đánh dấu: UL510/CSA 600V, điện áp đánh thủng ~1250V/mil/49.2kV/mm, IR >10⁶MΩ; cách điện mối nối chính và vòng màu trong một, không cần thêm băng đen+sơn.
• Không ăn mòn gốc cao su/gốc cao su-resin: độ bám dính thép/lớp nền 2.2N/10mm, ăn mòn điện phân thấp (hệ số 0.9) trên dây dẫn Cu/Al; an toàn hơn về lâu dài so với băng vải có tính axit/tự chế.
• Chống cháy và chống thời tiết/tia UV: chống cháy UL510; màu trắng chống tia UV hoàn toàn, các màu khác chống phai màu cho ánh nắng/mưa ngoài trời/nhà máy/trạm phát sóng; an toàn hơn băng đóng gói màu không chống cháy.
• Chống hóa chất/môi trường rộng: chống mài mòn, ẩm, kiềm, axit, nhiều dung môi (phạm vi theo TDS); bảo vệ dây dẫn động cơ, đường ống và bó dây tốt hơn chỉ màng nhãn.
• Phạm vi nhiệt độ khu vực: một số 0–105°C, một số -10–105°C, UL510 danh nghĩa 80°C, IEC/CSA theo loại 90/105°C; tốt hơn băng vinyl chỉ dùng trong nhà, nhưng dưới -10 sử dụng theo TDS khu vực.
• Lớp quấn ngoài sẵn sàng cho thông số kỹ thuật: quấn nửa vòng trên mối nối cao su/chất trám cho LV/MV/HV; kết hợp màu pha và lớp vỏ chống tia UV/cơ học so với băng đơn sắc.

Ứng dụng

• Nhận dạng 3 pha/đa pha: nhánh phân phối, cáp điện, vòng màu thanh cái bảng theo màu vàng/xanh lá/đỏ hoặc nâu/đen/xám cho A/B/C, N, PE.
• Mã hóa dây dẫn động cơ: động cơ quấn lại, đầu nối, dây dẫn U/V/W của biến tần/servo được quấn bằng băng 35 để tránh chéo pha.
• Cách điện chính cho mối nối dây: mối nối xoắn/bấm 600V với ≥2 lớp quấn nửa vòng, cung cấp cách điện và màu pha cùng lúc.
• Mã hóa bó dây điều khiển/thiết bị đo: PLC, DCS, khối đầu cuối và dây cảm biến được mã hóa màu để dễ dàng kiểm tra/truy xuất khi sửa đổi.
• Đánh dấu hệ thống đường ống: đường khí nén, nước, dầu, chân không và hóa chất trong nhà máy được đánh dấu bằng vòng màu trên thân ống/van theo mã màu an toàn.
• Đánh dấu khu vực an toàn: phòng tủ điện, dải cảnh báo khóa/dán nhãn/có điện trên sàn/thiết bị bằng băng màu cộng với biển báo.
• Lớp quấn ngoài mối nối MV/HV: trên lớp cách điện chính tự chảy/chất trám gốc cao su, quấn nửa vòng băng 35 theo màu pha để chống tia UV/mài mòn/ô nhiễm.
• Sửa chữa nhỏ và nhận dạng vỏ cáp: vết xước vỏ cáp điều khiển LV, phân tách đường dây trạm phát sóng/viễn thông, vòng màu đường dây được thêm vào khi sửa đổi.
