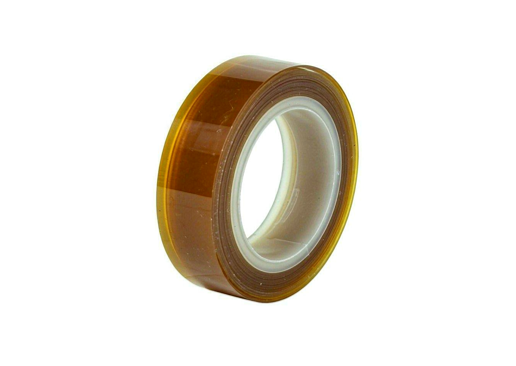

3M 7419 Băng phim polyamide Không có silicone Ác dính acrylic Băng băng Kapton

Mô tả sản phẩm

3M 7419 là một băng nhiệt độ cao lớp đơn không có silicone (Kapton®), màu hổ phách, tổng cộng 1.8mil/0.046mm, với 1mil/0.025mm DuPont Kapton phim và PSA acrylic đặc biệt không silicone; cuộn tiêu chuẩn 33m/36yd trên lõi polyethylene. Nó được làm cho PCB solder masking và các bước nhiệt cao khác  bảo vệ sóng / solder-reflow của pads, ngón tay vàng, lỗ thông qua và kết nối.Sau 10 phút ở 260 °C / 500 °F nó vẫn có thể loại bỏ sạch sẽ với ít / không còn sót lại từ FR-4, vàng, đồng và silicon; acrylic không có silicon làm giảm ô nhiễm có thể làm tổn thương lớp phủ liên kết / phù hợp sau đó, trong khi hành vi phân tán tĩnh phù hợp với các đường nhạy cảm với ESD,cộng với đòi hỏi hóa học và lớp phủ bột che.

Cấu trúc

Đặc điểm

• Acrylic không có silicon, không bị ô nhiễm: thay thế silicon PI (ví dụ 5413/7413 gia đình) cho mặt nạ hàn mà không có di chuyển dầu silicone; an toàn hơn cho hàn sau, kết nối dây,Lớp phủ không đầy đủ và lớp phủ phù hợp.
• Phân tán tĩnh thấp: tháo lỏng / loại bỏ tĩnh < 100V, kháng bề mặt 5 × 106Ω / vuông; ít rủi ro ESD hơn PI silicon tiêu chuẩn trong các đường SMT / bán dẫn / HD / quang điện tử.
• Loại bỏ sạch sau khi nướng ngắn 260 °C: Kapton cộng với acrylic đặc biệt giữ trên đồng / FR-4 / vàng / silicon trong 10 phút ở 260 °C / 500 °F và loại bỏ với ít / không có vết bẩn / dư lượng;nóng hơn nhiều so với crepe / UPVC / PET và sạch hơn sau hàn so với một số PI acrylic.
• PI ổn định về kích thước, cách nhiệt: phim 0,046mm chống co lại nhiệt hàn / cháy, dielectric 6000V, mặt nạ đệm mịn / ngón tay vàng mà không bị sụp đổ cạnh; mỏng hơn / sạch hơn giấy / vải nhiệt độ cao,phẳng hơn bọt dày.
• Mặt nạ kháng hóa chất đòi hỏi: trang phục acrylic nhiệt độ cao đặc biệt khắc / sạch / lớp bột mặt nạ nhiệt độ cao tốt hơn phim acrylic hàng hóa; không có silicon cũng làm giảm các đốm silicon trị bột.
• Amber bán minh bạch để sắp xếp: xem dấu vết / ngón tay vàng / cạnh huyền thoại trong khi áp dụng PCB; chính xác hơn là tấm / vải mờ, nóng hơn PET trong suốt.
• Chuyển đổi tiêu chuẩn không lót / lót: 7419 không lót cho tay / máy phân phối; 7419L lót PET cho hình dạng ngón tay vàng, mặt nạ lỗ và tự động đặt với chất thải cắt chết sạch;Chuyển đổi dễ dàng hơn so với silicone PI không lót.
• Đường cong đệm được kiểm soát trên các bề mặt mịn: thép / đồng trung bình ban đầu, bền hơn ở 72h, cao ở 260 °C/10min nhưng có thể tháo sạch;tốt hơn cho việc tái chế nhạy cảm với chất dư hơn ′hotter=tighter ′ silicone PI.

Ứng dụng

• Mặt nạ hàn sóng / hồi chảy PCB: miếng đệm, ngón tay vàng, lỗ xuyên, cạnh BGA và chân kết nối trước khi hàn sóng / hồi chảy / chọn lọc; rác thải / dư lượng thấp sau dải.
• Bảo vệ bằng ngón tay vàng / mạ vàng: khe cắm DIMM, kết nối, các đường tiếp xúc vàng và các bề mặt vàng chính trong các bước nhiệt độ cao ư không có silicon và ít tĩnh cho vàng nhạy cảm.
• Chất nền điện tử nhạy cảm với chất dư: FR-4, tấm đồng, silicon, gốm và mặt nạ hàn tạm thời khi lớp phủ liên kết / phân phối / phù hợp sau đó không cần silicon.
• SMT / bán dẫn nhạy cảm với ESD: mặt nạ nhiệt độ cao SMD xung quanh, giữ tạm thời wafer / gói, bảo vệ các bộ phận nhỏ khung chì với trạng thái tĩnh thấp.
• Mặt nạ nhiệt độ cao hóa học / cào và bột: làm sạch, vi-cào, tiếp xúc hóa học ngắn và che phủ bằng bột với khả năng chống hóa học acrylic cộng với không có silicone.
• HDD / quang học / cảm biến: bộ đầu, thùng ống kính và vỏ cửa sổ quang học với độ tĩnh thấp và không có silicone để cắt giảm rủi ro hạt / dầu.
• Mặt nạ hình dạng cắt: 7419L hoặc hình dạng ngón tay vàng chuyển đổi, chấm lỗ, mặt nạ đường hẹp và dải cho ăn với lớp phủ PET để tự động đặt.
• Độ cách điện tạm thời nhiệt độ cao: vỏ cách điện PI mỏng, đầu cuộn và mặt nóng của thiết bị thử nghiệm (không phải là cách điện định danh chính; xác nhận thông số kỹ thuật điện).
